機器分析分野

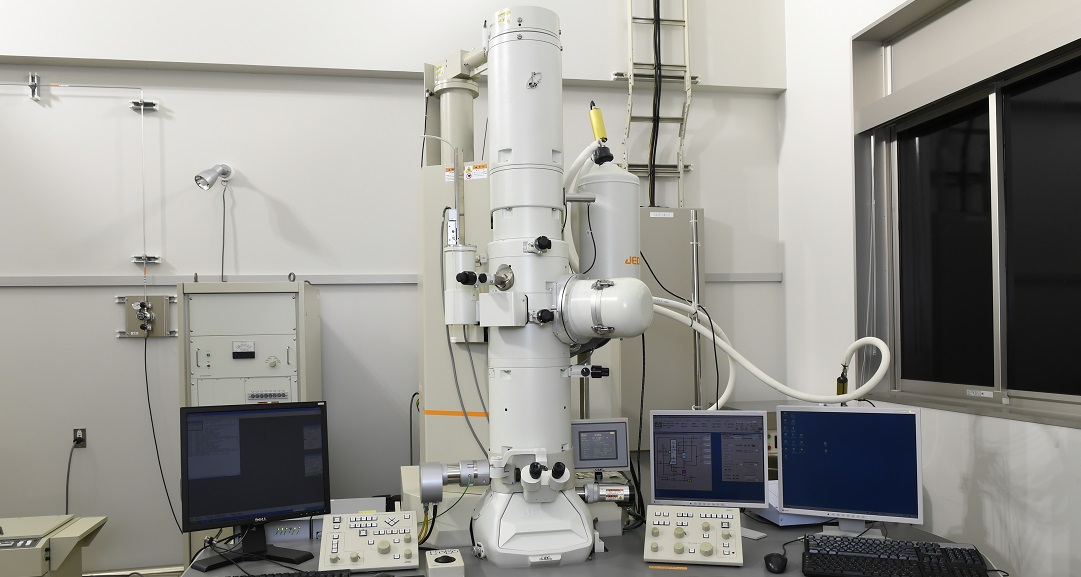

センターには日本電子（株）社製JEM-2100（高分解能観察、電子線回折、STEM観察、EDX分析、3Dトモグラフ ）が設置されており、医学生物科学および材料科学における試料の総合的分析が可能であり、分析が日常的に行われている。

１）透過像観察(TEM)
生物材料および非生物材料の超薄切片を100倍から100万倍に拡大して、その微細構造を観察することができる。分解能は、1.44 A（格子像）から2.1 A（点観察像）である。加速電圧は75 kVから200 kVまでの5段階選択であるので、いろいろな厚さの切片が使用可能である。像の焦点合わせを含め、すべてがコンピューターで制御されているため、初心者でも即座に十分な観察データをとることができる。

２）電子線回折(ED)
結晶性の薄膜試料について、制限視野回折法により回折像を得、その試料の結晶学的構造に関する情報を得ることができる。本装置では、実像と回折像がよく調和するようにコンピューターで制御されている。

３）エネルギー分散型X線マイクロアナライザー(EDX)
試料に電子ビームを当て、放出される特性Ｘ線のエネルギーをシリコン検出器で受け、含まれる元素の分析を行うことができる（エネルギー分散型）。SEM像、TEM像を観察しながら希望の部位の点分析、線分析および面分析を行うことができ、得られたデータはKevex DELTA社製PC接続キットFLAMEで定性、定量的に処理することができる。また、画像処理により、元素の分布を実像と重ね合わせるなどいろいろな表現方法が可能である。

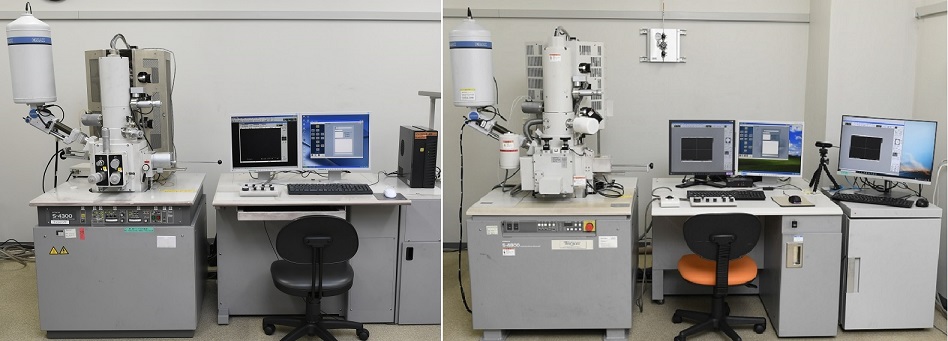

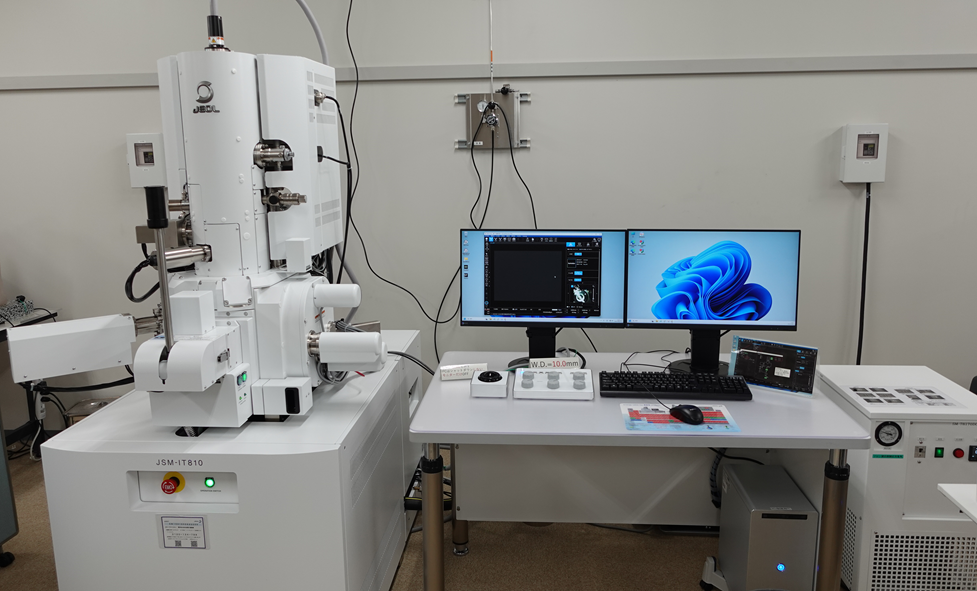

１）走査像観察(SEM)
厚さ0.5 mmまでの組織、細胞、細菌、ウイルスおよび無機材料の表面構造を3 nmの分解能で観察することができる。試料作製のための臨界点乾燥装置とイオンコーティング装置もセンターに設置してある。

２）エネルギー分散型X線マイクロアナライザー(EDX)
試料に電子ビームを当て、放出される特性Ｘ線のエネルギーをシリコン検出器で受け、含まれる元素の分析を行うことができる（エネルギー分散型）。SEM像を観察しながら希望の部位の点分析、線分析および面分析を行うことができ、得られたデータはKevex DELTA社製PC接続キットFLAMEで定性、定量的に処理することができる。また、画像処理により、元素の分布を実像と重ね合わせるなどいろいろな表現方法が可能である。

試料調製用装置：
1）超ミクロトーム
2）イオンスパッター装置
