装置の概要
熱分析は、温度変化にともなう物質・材料の構造変化を調べる方法である。当分野には、①熱の出入りを検出する示差走査熱量計(DSC) ②重量変化を検出する熱重量・示差熱同時測定装置(TG/DTA)

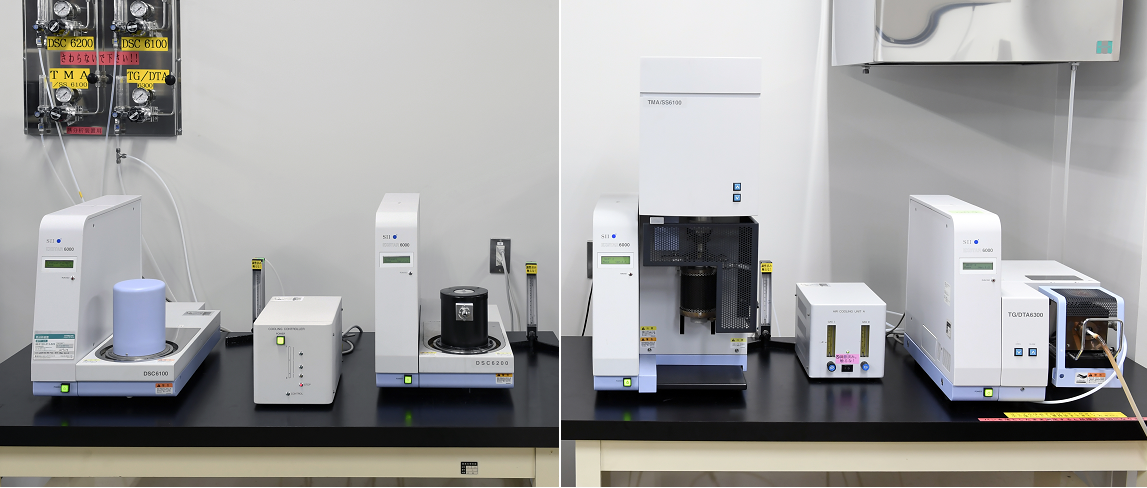

③硬さや熱膨張、歪みを測定する熱・応力・歪測定装置(熱機械分析装置；TMA)からなる熱分析システムEXSTAR-6000（エスアイアイ・ナノテクノロジー製）、NEXTA STA300（日立ハイテク製）が設置されている。
このシステムの測定対象は、有機物か無機物であるかを問わず、低分子化合物はもとより高分子材料や医薬品など、あらゆる分野の化合物・材料をカバーしている。本システムは、化合物や材料のさまざまな熱現象（融解、ガラス転移、結晶化、硬化や重合等の反応、昇華・蒸発、熱分解・脱水、熱膨張・熱収縮、熱履歴など）の解明といった基礎研究における利用はもとより、新規開発材料の熱特性の評価、生産部門での品質管理まで、幅広い研究・開発を支援することが出来る。
仕様
- DSC6200
温度範囲：-150～725ºC, 感度：1.6 µW。500ºCまでの通常測定では、アルミニウム製試料容器を使用。固体以外に液体も測定可能で、試料量は5～10 mg。試料容器をクリンプあるいはシールするのは、ボタン操作だけで可能な電動サンプルシーラ（右の写真）で行う。温度変化は全自動ガス冷却ユニットによりコンピュータ制御。
- DSC6100
温度範囲： -150～500ºC, 感度：0.2 µW。生体分野におけるタンパク質溶液等の高感度測定用。冷却は液体窒素溜めクーリングカンを使用。DSC6200とDSC6100は共通のベースユニット（コントロールユニット）を使用。炉体とセンサーのみが別使用。
- TG/DTA6300
水平差動方式, 測定範囲：室温から1500ºC, 感度：0.2 µg。試料量は10 mg程度。実際の測定温度範囲に応じて、アルミニウム製、白金製、アルミナ製試料容器を使用。
- TMA/SS6100
温度範囲：-150～600ºC
- TMA/SS6300
温度範囲：室温～1500ºC TMA/SS6100とTMA/SS6300は共通の測定ユニットを使用。炉体とプローブのみが別。石英製（1,000ºCまで）およびアルミナ製膨張圧縮、針入、及び引っ張り用プローブを常備。最大試料形状は10φ×25 mm、TMA範囲は±5 mm。
- TG/DSC NEXTA STA300
水平差動方式, 温度範囲：室温から1500℃（0.01～100℃/min）、TG感度：0.2 μg、DTA感度：0.06 μV。試料量は10 mg程度。実際の測定温度範囲に応じて、アルミニウム製、白金製、アルミナ製試料容器を使用。窒素、空気雰囲気 Real Viewオプション搭載によりカメラで測定中の形状変化を観察可能（～1000℃）。
|
