装置の概要
走査型プローブ顕微鏡（SPM）は、測定試料と探針間に働く原子間力またはトンネル電流を検出することにより、試料の表面のミクロな部分の形状、摩擦などの情報を得るものである。当センターの走査型プローブ顕微鏡はセイコーインスツルメンツのSPI3800で、試料の大きさは45 mmx45 mmx5 mm程度、面内に0.2 nm、垂直方向に0.01 nmの装置分解能をもち、条件によっては原子レベルの観察もできる。

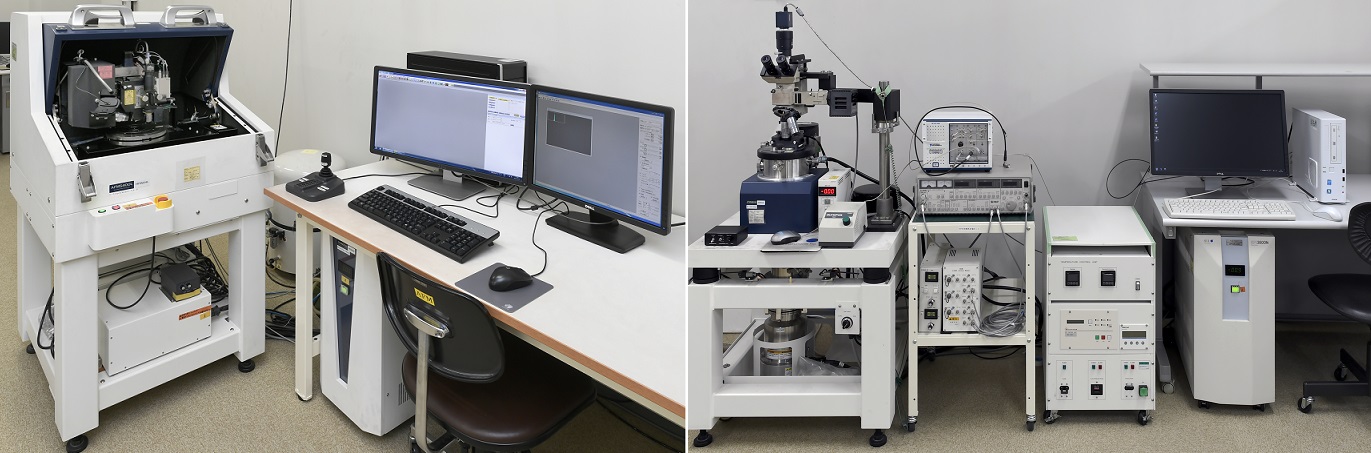

　システムは装置制御とデータ処理を行うプローブステーションおよび２台の測定ユニット、多機能型ユニットSPA400と環境制御型ユニットSPA300V、からなる。AFM測定など多くは両方のユニットで測定可能だが、電気化学顕微鏡はSPA400デュアルポテンショスタットで、真空中および温度制御にはSPA300Vを用いる必要がある。それぞれ、光学顕微鏡を備え、装置の調整、試料の位置合わせが容易にできる。データ処理部（DELL OptiPlex GXa, DOS/V, Windows95）は高速フーリエ変換（FFT）を始めとする各種のフィルタおよび画像解析プログラムをもち、視覚に訴える３次元画像を作成し、フルカラーでプリント（EPSON PM-750C）することができる。
